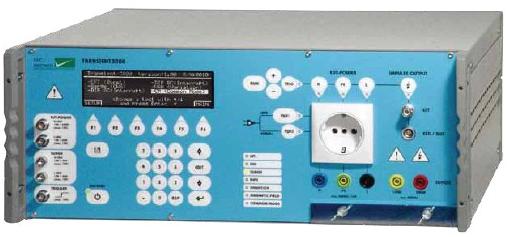

EMC-PARTNER 多功能抗扰度测试仪之 TRA3000 系类
● 产品特点
TRA3000是技术先进的EMC多功能测试仪，模组式设备，可现场进行模组的拆装、更换、维修、校正和升级，以提供最灵活性，最低成本的测试系统，全球第一台模组式多功能EMC测试仪。
技术参数
型号: | 测项 | 型号 | 测项 |
TRA 3000 | BASE | EXT-TRA3000 F5 | TRANSIENT 5KV |
EXT-TRA3000 C | COMMON MODE | EXT-TRA3000 F | TRANSIENT 4KV |
EXT-TRA3000 D | DIP DC | EXT-TRA3000 S | SURGE (CWG) |
EXT-TRA3000 E | ESD |
|
|
●TRA 3000 主机
工作电源 80 to 260V / 50Hz & 60Hz |
待机能耗 50VA |
内部CDN 额定电压与额定电流 280Vac & 110Vdc/ 16Aac & 16Adc |
内部CDN 频率范围 50 to 400Hz |
EFT 耦合路径 L, N, PE, L+N, L+PE, N+PE, L+N+ PE |
SURGE 耦合路径 L - N, L - PE, N - PE |
Trigger BNC maximum 12V |
Trigger mode Auto, manual |
●EXT-TRA3000 C COMMON MODE
长时间电压测试 0-35Vrms |
电压设定范围 0.1-35V |
DC开关时间 1-5μs |
电源频率测试 DC, 16.7Hz, 50Hz & 60Hz |
电源谐波测试 1Hz up to 150kHz |
步进 2 up to 10% |
●EXT-TRA3000 D DIP DC
电压测试范围 20V~300V |
上升与下降时间 1~50us |
电流范围 1-5μs |
●EXT-TRA3000 E ESD
空气放电 0.5 up to 16kV |
接触放电 0.5 up to 10kV |
电压增率解析度 1 volt steps |
接触放电时长间隔 0.05 to 30s |
连续放电模式(空气) 0.5 up to 16kV |
放电确定 每一个脉波或确实放电 |
保持时间 5s |
●EXT-TRA3000 F FAST TRANSIENT 4KV
电压范围 0.25 up to 4.4kV |
阻抗 50ohm |
脉冲前沿时间50/1000Ω 5ns |
脉冲持续时间50/1000Ω 50ns |
尖波重复频率 up to 1MHz |
群脉冲持续时间 0.01 up to 30ms |
●EXT-TRA3000 F5 FAST TRANSIENT 5KV
电压范围 0.25 up to 5kV |
阻抗 50ohm |
脉冲前沿时间50/1000Ω 5ns |
脉冲持续时间50/1000Ω 50ns |
尖波重复频率 up to 1MHz |
群脉冲持续时间 0.01 up to 30ms |
●EXT-TRA3000 S SURGE Combination Wave Generator (CWG)
电压范围 0.25 up to 4.1kV |
波前时间/开路 1.2μs |
半峰值时间/开路 50μs |
电流范围 0.125 up to 2.05kA |
波前时间/短路半峰值/短路 8μs/ 20μs |
